產品的適用范圍
適用于高中低壓（110kV，6~35kV和0.4kV）電力系統。
適用于溫度有較高要求電氣接點設備的智能化裝置，包括中置柜、手車柜、固定柜、環網柜等多種柜體，用以顯示觸點及母排溫度。
產品功能
1）多路開關接點在線溫度和模塊內部工作電壓實時數據顯示；
2）報警溫度上下限設定數據顯示；
3）事件記錄功能：記錄近20次超溫報警數據，所有數據均帶有時標記錄；
4）當前日期、時間設定功能；
5）通訊地址和波特率設定功能；
6）系統可自動遠程超溫報警；
7)設備自檢功能和自動恢復功能，當本設備在運行過程中由于外在的干擾和惡劣環境時，能自動啟動備份程序自動恢復正常功能；
8)通過RS485總線將溫度數據上傳至客戶端后臺軟件顯示。
主要技術指標
|
無線溫度傳感器技術參數 |
|
|
溫度測量范圍 |
-25～+150℃ |
|
測量分辨率 |
0.1℃ |
|
測量精度 |
±1℃ |
|
溫度采樣頻率 |
有源默認30秒，無源默認10秒 |
|
無線頻率 |
2.4GHz |
|
射頻標準 |
IEEE802.15.4 |
|
無線傳輸距離 |
≤20米/2.4GHz |
|
供電方式 |
感應取電/鋰電池可選 |
|
鋰電池壽命 |
大于8年 |
|
無源傳感器啟動電流 |
≤10A |
|
表帶材料 |
耐高溫阻燃硅膠 |
|
安裝方式 |
捆綁式 |
|
無源表帶外形尺寸 |
主體尺寸：46mm*35mm*21mm，表帶總長：380mm |
|
有源表帶外形尺寸 |
主體尺寸：43mm*42mm*21mm，表帶總長：350mm |

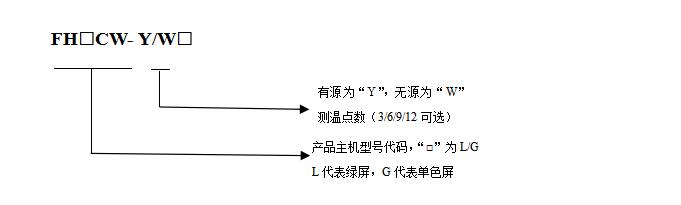

型號定義

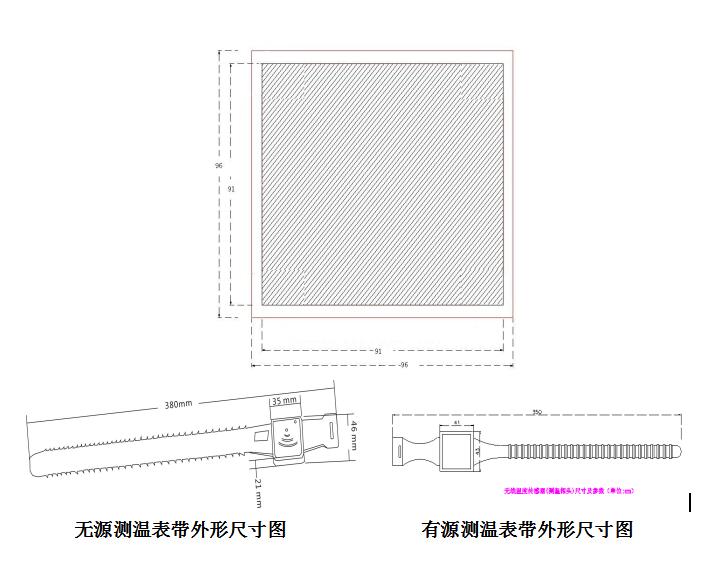

安裝開孔及外形尺寸
測溫主機挖孔大小為91*91mm，前面板尺寸96*96mm

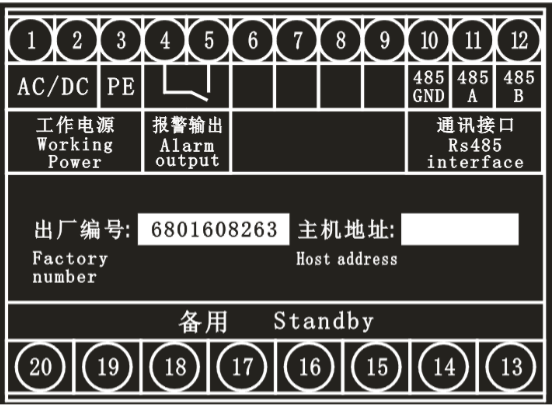

端子接線圖
注：①②③工作電源，AC/DC110-220V；④⑤超溫報警輸出（無源常開）；⑩??RS485通訊接口。
