注：可配后面介紹的“Y型、W型、S型任意一種測溫傳感器”

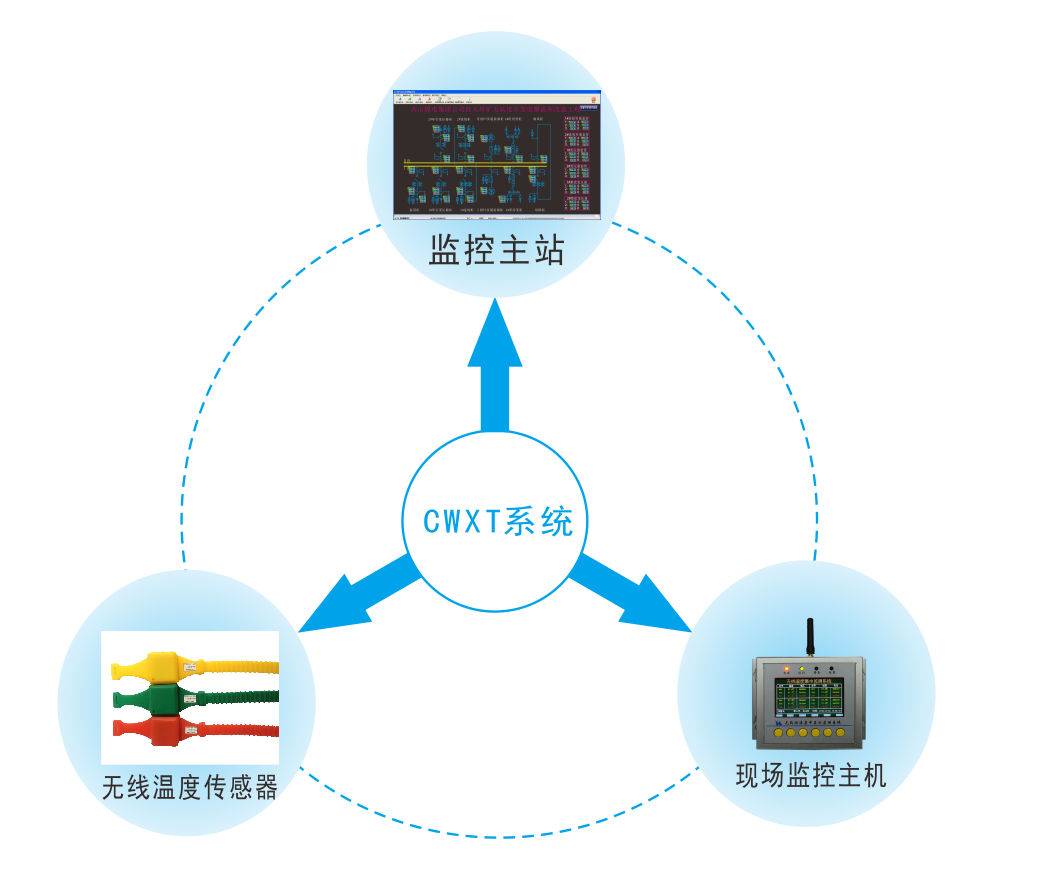

無線測溫系統結構圖
主要功能：
無線測溫主機是一款集溫度傳感器工作狀態的監測、現場溫度顯示，報警提示和輸出，事件記錄及數據記錄于一體的現場溫度監測儀，并可修改現場無線溫度傳感器的地址等參數。
|
主要功能 |
功能介紹 |
|
|
基本功能 |
接收數據 |
接收無線溫度傳感器上傳的溫度和傳感器工作電壓 |
|
顯示數據 |
彩色顯示接收到的數據，顯示效果更直觀，背光開關可控，適用多種應用場合 |
|
|
時鐘顯示 |
實時時鐘顯示，并作為事件記錄的時間基準 |
|
|
參數設置 |
所有參數靈活可設，操作方便，掉電數據不丟失 |
|
|
報警輸出 |
當有超溫時，繼電器干接點信號輸出并發出蜂鳴報警聲音提示 |
|
|
溫度報警記錄 |
200條故障記錄 |
|
|
密碼管理 |
密碼分為用戶密碼和系統密碼，輸入系統密碼可進行更高級的設置 |
|
技術指標：
|
技術參數 |
技術指標 |
|
|
無線參數 |
無線頻率 |
433MHz |
|
管理無線傳感器數量 |
≤240只 |
|
|
通訊參數 |
通訊接口 |
RS485通訊接口，通訊距離≤1200m（不加中繼） |
|
通訊規約 |
Modbus規約《無線測溫系統通訊協議》 |
|
|
波特率 |
1200、2400、4800、9600、19200 bps 可選 |
|
|
報警默認參數 |
溫度報警值 |
上限值：+90℃，下限值：－20℃ |
|
溫度告警值 |
上限值：+60℃，下限值：－10℃ |
|
|
告警電壓值 |
2700mV |
|
|
繼電器干接點參數 |
AC220V/5A（1組無源常開/常閉觸點） |
|
|
工作電壓 |
AC85～265V/DC110～370V |
|
|
整機功耗 |
≤5VA |
|
|
工作溫度 |
-10℃~+70℃ |
|
|
工作濕度 |
≤90%RH,不結露，無腐蝕 |
|
|
海拔 |
≤2500米 |
|
|
防護等級 |
IP20 |
|
|
絕緣電阻 |
≥100MΩ(溫度在10~30℃,相對濕度小于80%) |
|
|
安裝方式 |
壁掛式安裝 |
|
接線方式

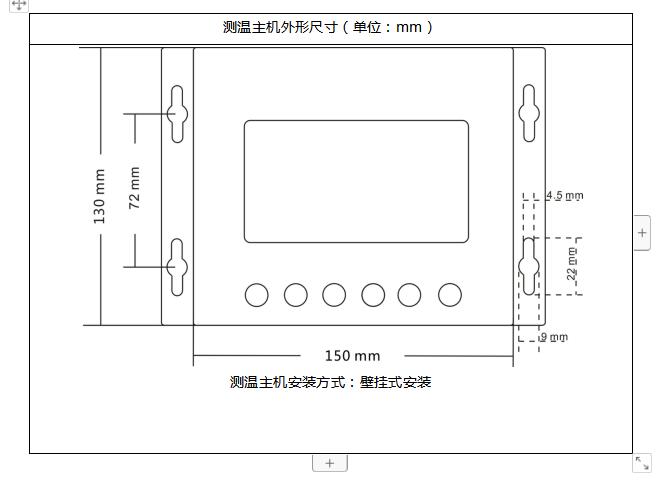

外形尺寸及安裝方式
