工作原理

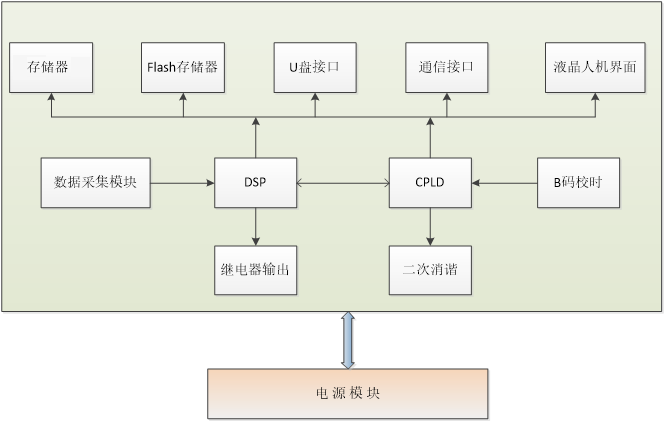

裝置由電源模塊、DSP系統、CPLD邏輯模塊、數據采集模塊、存儲器、并口FLASH、U盤接口、通訊接口、液晶人機界面，繼電器輸出等構成。如下圖：
產品功能
①運行監測功能
實時顯示三相電壓和零序電流大??；
②高精度接地選線功能
③系統故障識別功能
④微機諧振功能
⑤數據遠傳功能
⑥IRIG-B碼授時功能
⑦事件記錄及故障報警功能
⑧錄波及波形分析功能

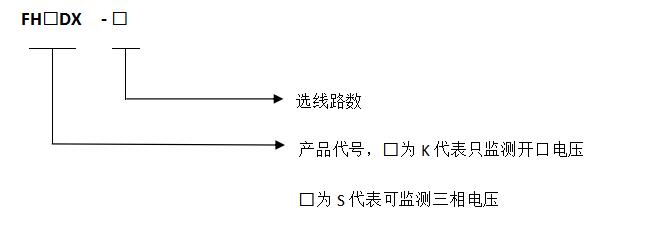

產品型號及選型
技術參數
①工作電源：AC/DC 110~220V，±10％；
②裝置功耗：＜30W；
③母線PT二次電壓輸入范圍：額定電壓≤交流150V，峰值電壓≤交流500V；
④零序電流：選線路數≤60路；額定電流≤交流5A，峰值電流≤交流50A；
⑤母線電壓：母線電壓≤4段；
⑥繼電器接點允許電流：≤10A／AC250V；
⑦故障錄波時間長度：400ms；
⑧同RTU和綜自站通信方式：硬節點、RS485、以太網、B碼對時；
⑨環境溫度：－35℃～+70℃；
⑩環境濕度：≤90％；
?海拔高度：小于 2000m，特殊情況下可達 4000m；
?使用地點不得有腐蝕性氣體、蒸汽、導電塵埃，不得有爆炸性氣體和破壞絕緣性氣體，安裝地點具有防風、防雨和防塵設施。

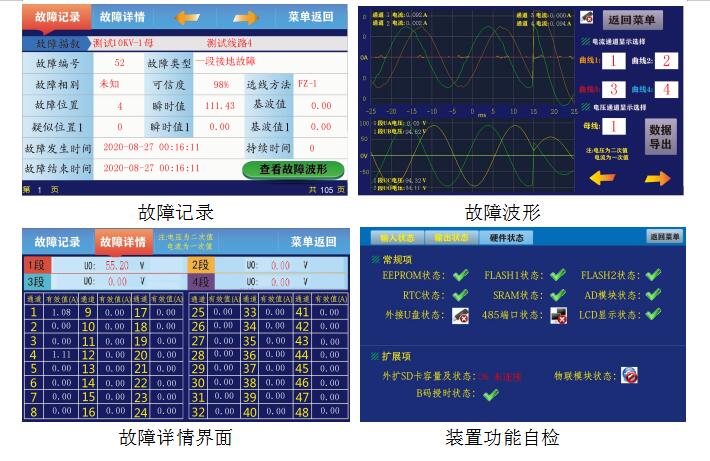

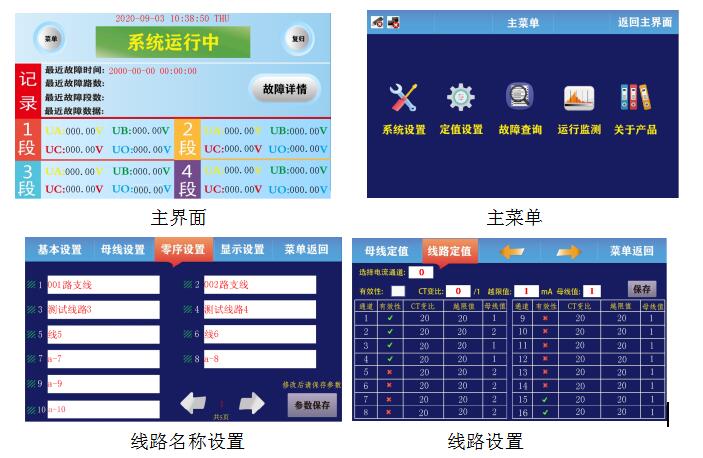

產品部分界面

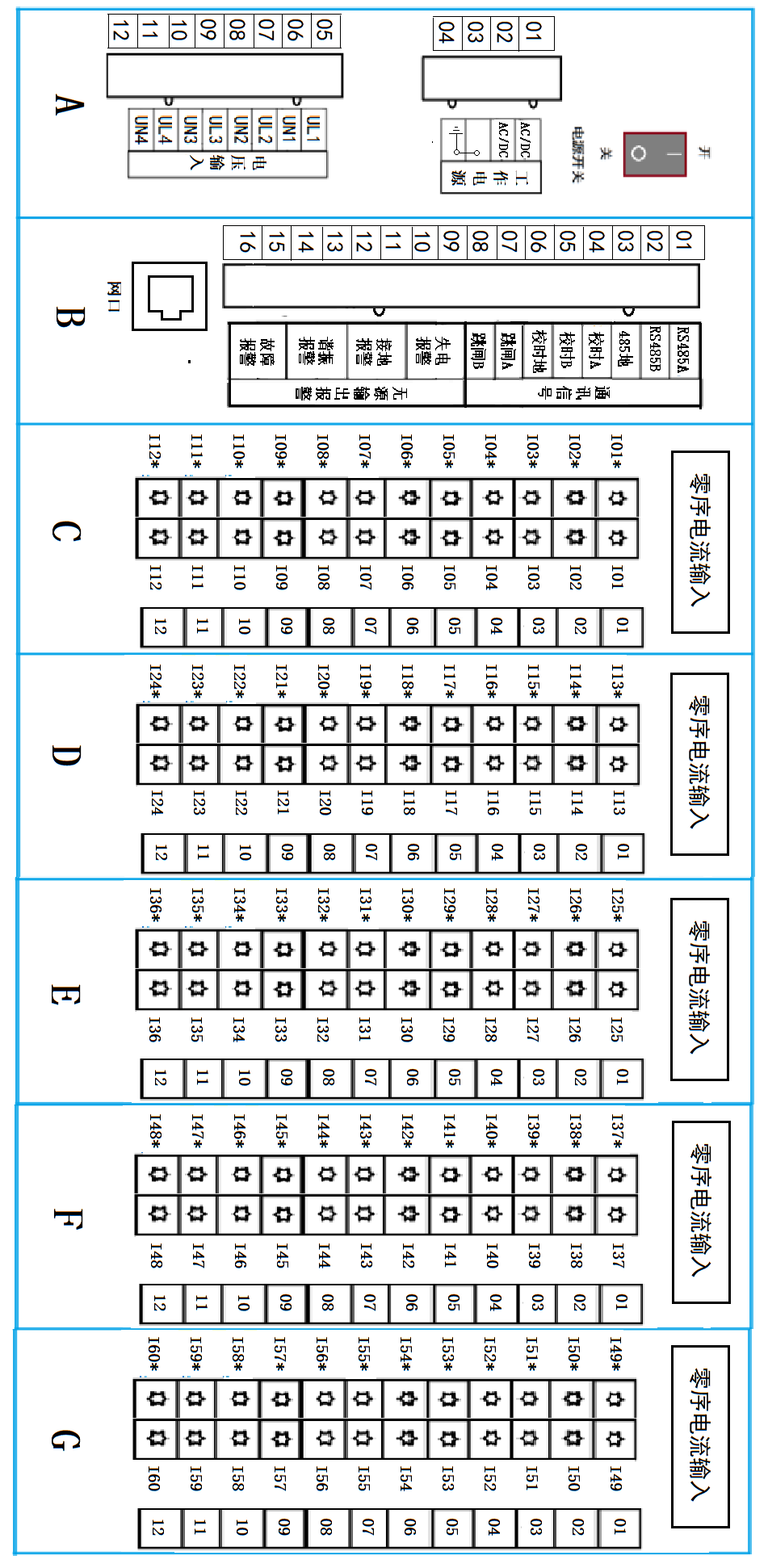

◆端子接線圖及端子定義

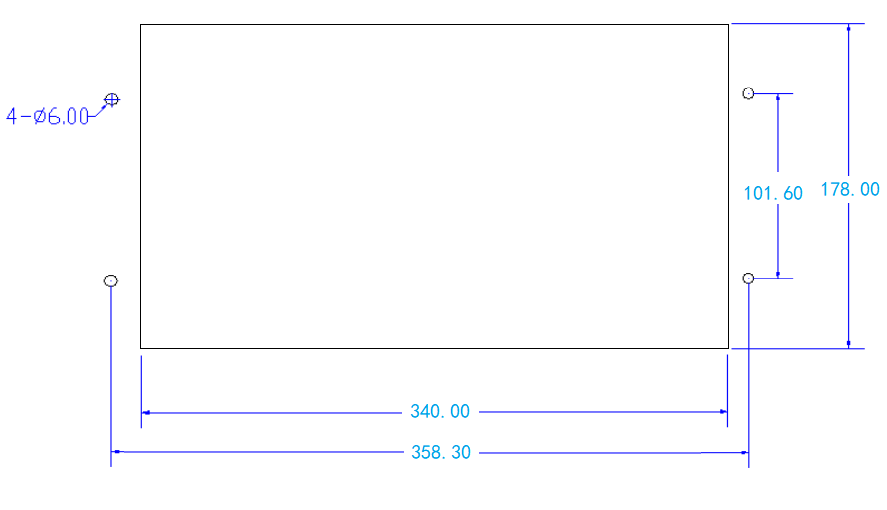

外形及開孔尺寸圖
主控單元采用全封閉小4U機箱，嵌入式安裝于屏(柜)上。插件為后插導軌式，插緊后上下有鎖緊螺絲。機箱安裝開孔尺寸圖如下:
前面板尺寸為376*180mm，深度261mm（帶接線端子）
